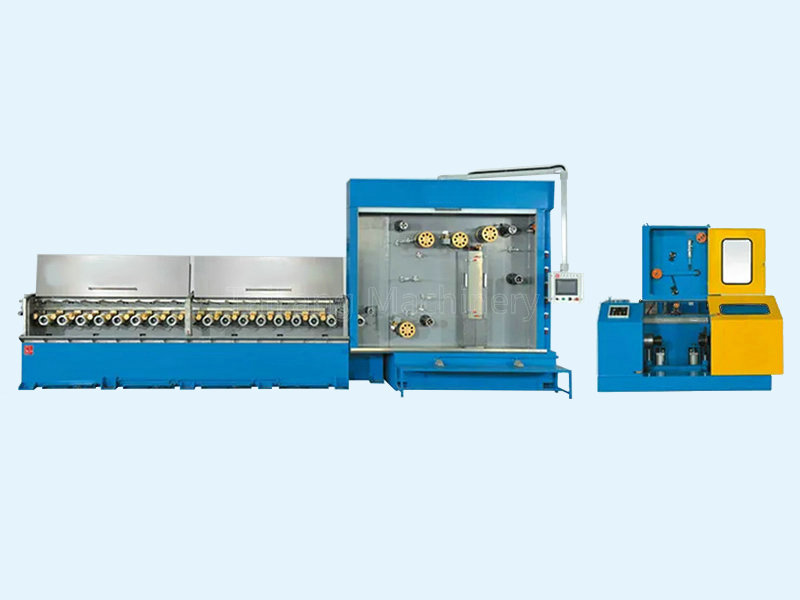

SF-DTH100-22/8連續退火拉絲機+630單盤收線

設備配置與技術規范

一、概述Overview

本機主要用于拉制φ0.15-φ0.5mm銅線。拉絲鼓輪采用直列式排列，并行可一次同時生產8條銅線，并且可在線退火。單盤收線可同時將8條銅線收卷到一個線盤上。

二、主要技術參數

1. 進線直徑：Φ1.2mm-Φ2.0mm (8條)

2. 出線直徑：Φ0.15－φ0.5mm (8條)

3. 最大出線速度：30m/s

4. 拉絲鼓輪直徑：Φ100㎜

5. 最多拉制道數：22道

6. 放置拉制模外形尺寸：Φ25mm×10mm

7. 拉絲頭數： 8

8. 收線盤尺寸：PND500~PND630

9.收線電機功率：11kW (AC )

10.退火電壓：Max 70V DC

11.退火輪直徑：φ140

12.設備總功率：300KW

13.設備外形擺放尺寸：L:18000mm*W:4000mm*H:3500mm

三、設備組成部件

1. 8頭拉絲主機:壹套

2. 連續退火裝置:壹套

3. 儲線裝置/張力機構:壹套

4. φ630單盤收線機:壹套

5. 8頭放線架:壹套

6. 電氣控制系統及操作臺:壹套

7. 蒸汽發生器:壹套

8. 用戶自配設備附件：壹套
